Piezas de transición – sistema de tuberías modulares

PIEZAS DE TRANSICION

Cómo conectar bien: con nuestra amplia gama de piezas cónicas, piezas de transición y adaptadores, creamos la conexión entre su sistema de tuberías JACOB y su maquinaria. Y como nada es tan individual como estas piezas de transición, podemos fabricarlas según sus especificaciones a partir de lotes de 1 unidad. Estos componentes especiales tienen algo en común con todas las líneas de esta producción a gran escala: la misma alta calidad constante.

Compensador BFM

Fácil conexión con el sistema de anillo de tiro JACOB
Estándar de calidad alimentaria, según FDA y CE 1935/2004
Cada compensador BFM consta de un conector y dos espigas. Los componentes deben pedirse por separado.
Recomendación para aplicaciones estáticas y ligeras vibraciones: A (distancia entre las espigas) es idealmente la longitud L del conector -10 mm

Diámetros disponibles
100, 150, 200, 250, 300, 350, 400 mm

Conector
de 83 mm de largo con labio de 6 mm para conexión con anillo de tiro, acero inoxidable 304L

Espesor de pared
DN 100 mm: 1,5 mm, DN 150 mm y mayores: 2 mm

Accesorios para tuberías
Tipo Seeflex 040E, revestimiento de poliuretano termoplástico a base de éter, espesor de pared: 0,9 mm

Otras longitudes, diámetros y materiales disponibles bajo pedido.

COMPENSADORES

EPDM conductor, negro

Resistencia a la temperatura: -30°C a +100°C
Presión diferencial admisible: 0,1 bar
No apto para contacto con alimentos.

Conexiones compensadoras de VA, material 1.4301, con conexión prensada a manguito de poliuretano extruido, opaco, de 1 mm de espesor.

GRADO ALIMENTARIO: cumple con la normativa CE 1935/2004 y la FDA
Resistencia a la temperatura: -20°C a +90°C

Diámetros disponibles
80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300 mm

Materiales disponibles
Acero inoxidable, galvanizado y recubierto de polvo.

Espesor disponible
2 mm

Bridas de conexión

Tubo completamente soldado con costura con una brida perforada soldada en un extremo y un extremo con reborde en el otro
Para combinar con una contrabrida para bridas de conexión y una junta plana para contrabridas
No apto para combinar con bridas según DIN 24154-2

Diámetros disponibles
80, 100, 120, 150, 175, 200, 250 mm

Materiales disponibles
Acero inoxidable, galvanizado en caliente y recubierto de polvo.

Espesor disponible
1,5 mm y 3 mm.

Disponemos de contrabridas y juntas para la conexión de brida perforada.

Contrabridas para bridas de conexión redondas

Contrabrida perforada para utilizar con las bridas de conexión
Contrabrida para combinar con brida de conexión
Para usar junto con una junta plana cuadrada

Diámetros disponibles
80, 100, 120, 140, 150, 175, 200, 224, 250 mm

Materiales disponibles
Acero negro y acero inoxidable.

Disponemos de juntas para contrabridas.

Trozos de cono

Diámetro A + B = diámetro interior con espesor de pared de 1,5 mm
Extremo cónico parcialmente cilíndrico
Desde DN 450 hasta 560 mm, dimensiones para tuberías de 2 mm
Tubo cónico con costura completamente soldada y extremos con reborde para una reducción de diámetro dentro de un sistema

Diámetros disponibles
60, 80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300, 315, 350, 400, 450, 500, 560, 630 mm

Materiales disponibles
Recubrimiento en polvo, galvanizado en caliente y acero inoxidable.

Espesor disponible
1 mm, 1,5 mm, 2 mm y 3 mm.

Se encuentran disponibles otras combinaciones de diámetros a pedido. En los casos en que los artículos están marcados con 1), los extremos del tubo tienen forma parcialmente cilíndrica.

sponibles

Recubrimiento en polvo, galvanizado en caliente y acero inoxidable.

Espesor disponible
1 mm, 1,5 mm y 2 mm.

Otras combinaciones de diámetro y espesor de pared disponibles bajo pedido.

Adaptadores con brida suelta

Tubo cónico con costura completamente soldada y extremos con reborde, completo con una brida giratoria suelta perforada según DIN 24154, para uso en extremos de mayor diámetro.
Brida según DIN 25154-2
Galvanizado: DN 120 – 125 mm, DN 150 – 160 mm, DN 300 – 280 mm con brida soldada
Recubrimiento en polvo y acero inoxidable: DN 300 – 280 con brida soldada
Extremos con labio en combinación con brida según DIN 25154-2 y junta en forma de U para labio de 6 mm

Diámetros disponibles
120-125, 150-160, 175-180, 250-280, 280-300, 300-315 mm

Materiales disponibles
Recubrimiento en polvo, galvanizado en caliente y acero inoxidable.

Espesor disponible
1 mm y 1,5 mm.

Para la conexión de brida DIN perforada se encuentran disponibles bridas DIN y bridas DIN de dos piezas.

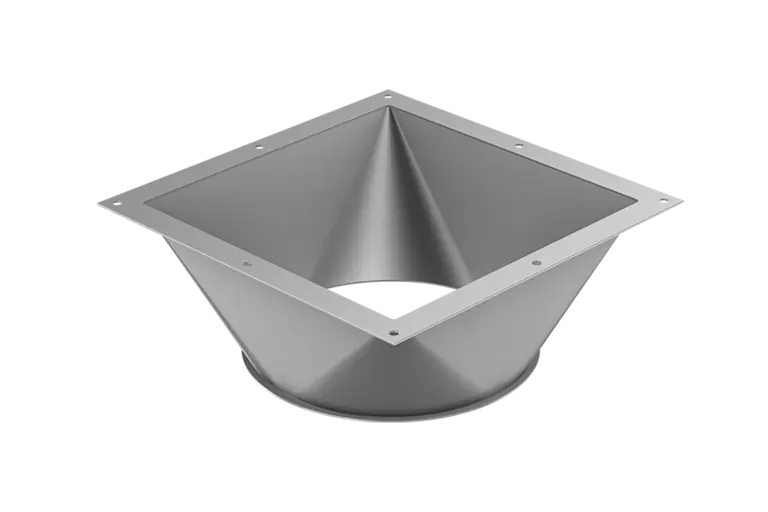

Caños de cuadrados a redondos

Adaptador de acero cuadrado prensado para conexión a tubos Jacob con extremo con reborde
Para usar junto con una junta plana cuadrada
Con borde en un lado para usar con el sistema de anilla de tiro JACOB
Modelos especiales y dimensiones de brida individuales bajo pedido

Diámetros disponibles
80, 100, 120, 150, 175, 200, 250, 300 mm

Materiales disponibles
Recubrimiento en polvo, galvanizado en caliente y acero inoxidable.

Espesor disponible
1,5 mm, 2 mm y 3 mm.

Para la conexión con brida perforada se encuentran disponibles contrabridas y juntas. Versión a prueba de choques y explosiones de 3 bar con brida soldada bajo pedido.

Adaptador de acero cuadrado prensado para conexión a tubos Jacob con extremo con reborde
Para usar junto con una junta plana cuadrada
Con borde en un lado para usar con el sistema de anilla de tiro JACOB
Otras pendientes y dimensiones de brida individuales bajo pedido

Diámetros disponibles
80, 100, 120, 150, 175, 200, 250, 300 mm

Materiales disponibles
Recubrimiento en polvo, galvanizado en caliente y acero inoxidable.

Espesor disponible
1,5 mm, 2 mm y 3 mm.

Disponemos de contrabridas y juntas para la conexión de brida perforada.

Caños de cuadrados a redondos / 45°

Caños de cuadrados a redondos / 60°

- Adaptador de acero cuadrado prensado para conexión a tubos Jacob con extremo con reborde
- Para usar junto con una junta plana cuadrada
- Con borde en un lado para usar con el sistema de anilla de tiro JACOB
- Modelos especiales y dimensiones de brida individuales bajo pedido
Diámetros disponibles
80, 100, 120, 150, 175, 200, 250, 300 mm
Materiales disponibles
Recubrimiento en polvo, galvanizado en caliente y acero inoxidable.
Espesor disponible
1,5 mm, 2 mm y 3 mm.

Disponemos de contrabridas y juntas para la conexión de brida perforada.

Contrabridas para caños de cuadrados a redondos

- Contrabrida para combinar con caños desde cuadrados a redondos
- Para usar junto con una junta plana cuadrada
Diámetros disponibles
80, 100, 120, 150, 175, 200, 250, 300 mm
Materiales disponibles
Acero negro y acero inoxidable.

Juntas planas para caños desde cuadrados hasta redondos

Junta plana para combinar con caño cuadrado y redondo y contrabrida para caño

Diámetros disponibles
80, 100, 120, 150, 175, 200, 250, 300 mm

Materiales disponibles
NBR y Silicona

CONEXIONES DE MANGUERA

Para utilizar junto con manguera de PU y abrazadera de manguera especial.

Diámetros disponibles
60, 80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300, 315 mm

Materiales disponibles
Acero inoxidable, galvanizado y recubierto de polvo.

Conexiones de manguera con collar

Para utilizar con manguera de PU y abrazadera de manguera especial.
Con cono de salida y 4 orificios perforados Ø d = 10 mm para la recirculación del condensado.

Diámetros disponibles
80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300, 315 mm

Materiales disponibles
Acero inoxidable, galvanizado y recubierto de polvo.

Mangueras de PU

Propiedades: Altamente resistente a la abrasión, resistente al aceite y al combustible, interior en gran parte liso, transparente.
Rango de temperatura: -40°C a +100°C
No apto para transportar vapor de agua.
Adecuado para el contacto a corto plazo con alimentos sin sustancias grasas (máx. 4 horas, máx. +40 °C)
GRADO ALIMENTARIO: cumple con la normativa CE 1935/2004 y la FDA
Radio de curvatura: Mínimo R = 1D o mayor
Resistencia a la presión bajo pedido

Diámetros disponibles
50, 60, 80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300, 315 mm

Materiales disponibles
Poliuretano poliéter con alambre de acero elástico.

Longitudes disponibles:
1 m, 2 m, 3 m, 5 m, 7 m, 9 m, 10 m y 15 m.

Abrazaderas de manguera especiales

Para utilizar junto con conexiones de manguera y manguera JACOB PU

Diámetros disponibles
50, 60, 80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300, 315 mm

Materiales disponibles
Acero galvanizado y inoxidable.

Abrazaderas

Para la fijación de manguitos flexibles

Diámetros disponibles
60, 80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300 mm

Materiales disponibles
Acero inoxidable

Manguitos flexibles para conexiones de mangueras

Material: EPDM conductor, negro
Conductor electrostático
Resistencia a la temperatura: -30°C a +120°C
Resistencia a la presión bajo pedido

Diámetros disponibles
60, 80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300 mm

Materiales disponibles
EPDM conductor negro

Tomas de manguera

Con tapa para tapón de manguera

Diámetros disponibles
60 mm y 80 mm.

Materiales disponibles
Acero electrogalvanizado e inoxidable.

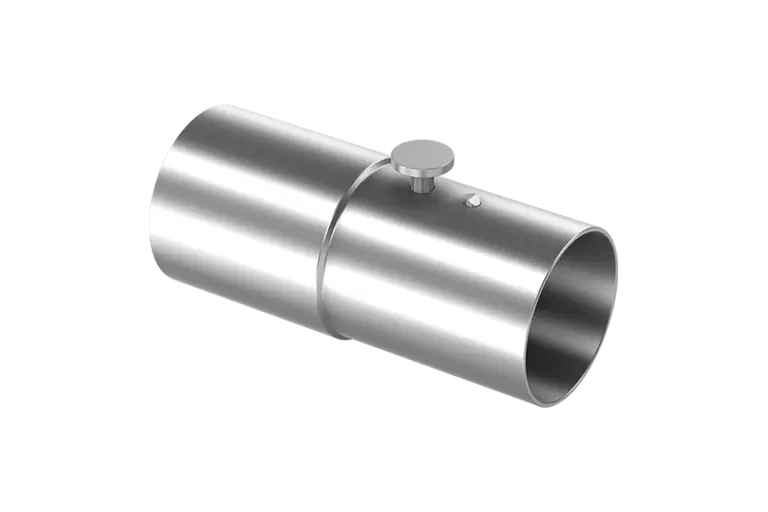

TAPONES DE MANGUERA

Los diámetros de 45 mm y 50 mm son adecuados para conectores de manguera de 60 mm.

Diámetros disponibles
45, 50, 80 mm.

Materiales disponibles
Acero electrogalvanizado e inoxidable.

Boquillas para embolsado

Para usar junto con una abrazadera para bolsas

Diámetros disponibles
80, 100, 120, 150, 175, 200, 250, 300 mm

Materiales disponibles
Acero inoxidable, galvanizado y recubierto de polvo.

Espesor disponible
1,5 mm

Pinzas para bolsas

Fabricado en cuero para boquilla de embolsado.
La abrazadera para bolsas n.º 10080581 se puede utilizar para bocas de ensacado con un diámetro de 80-300 mm.
Para fijación en obra

Diámetros disponibles
80, 100, 120, 150, 175, 200, 250, 300 mm

Acoplamientos neumáticos de llenado y vacío

Acoplamiento de presión de aluminio
Tapa de sellado de plástico
Cadena de acero galvanizado
Con borde de 6 mm para conectar al sistema de anillo de tiro JACOB

Diámetros disponibles
100 y 150 mm.

Materiales disponibles
Aluminio

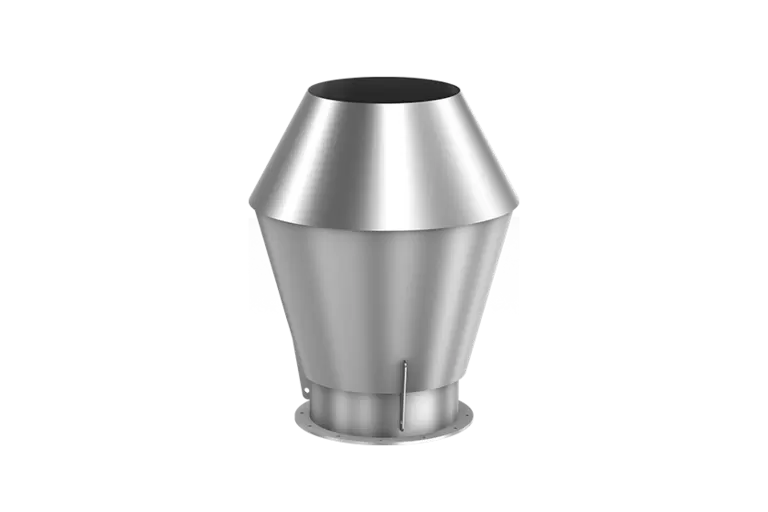

Tapas de chorro

Tapa de chorro completamente soldada con costura y salida de agua giratoria
Diámetros a partir de 350 mm con brida soldada según DIN 24154-2, pero sin contrabrida

Diámetros disponibles
80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300, 315, 350, 400, 450, 500, 560, 630, 710, 800 mm

Materiales disponibles
Acero inoxidable y galvanizado en caliente.

Se encuentran disponibles otros tipos de tapas de boquillas bajo pedido. Los artículos marcados con * están completos con una brida soldada según DIN 24154 T2, pero sin contrabrida.

Gorros de lluvia

Tenga en cuenta las normas de construcción locales, o utilice una tapa de chorro como alternativa.

Diámetros disponibles
80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300, 315, 350, 400, 450, 500, 560, 630 mm

Materiales disponibles
Acero inoxidable y galvanizado en caliente.

Grosor disponible
1,5 mm y 2 mm.

Tipo 1: Diámetros 80-200 mm Tipo 2: Diámetros 224-630 mm

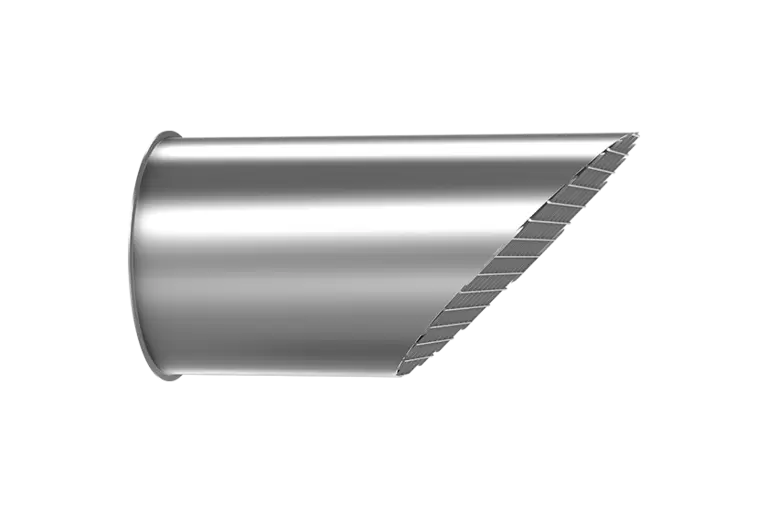

TUBOS DE SALIDA DE AIRE 45°

Diseñado para brindar protección a una salida de aire de escape.
Con protección para pájaros, tamaño de malla 20 x 20 x 2 mm

Diámetros disponibles
80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300, 315, 350, 400,450, 500, 560, 630 mm

Materiales disponibles
Acero inoxidable y galvanizado en caliente.

Espesor disponible
1,5 mm y 2 mm.

Chapa perforada

Diseñado para filtrar sólidos que pasan a través de una tubería.
Con junta NBR en forma de U para 2 mm
69% de espacio libre, tamaño del orificio 10 x 10 mm
NBR: Resistencia a la temperatura: -20°C a +100°C, estándar de grado alimentario, de acuerdo con CE 1935/2004
Bajo pedido: Junta de silicona, resistencia a temperaturas de -60°C a +250°C
GRADO ALIMENTARIO: cumple con la normativa CE 1935/2004 y la FDA

Diámetros disponibles
60, 80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300, 315, 350, 400 mm

Materiales disponibles
Acero inoxidable

Espesor disponible
1 mm

Tamaño del orificio 10 x 10 mm con 69 % de espacio libre. Incluye junta NBR U: rango de temperatura de -20 °C a +100 °C, estándar de grado alimenticio según 1935/2004EC. La junta de silicona está disponible a pedido.

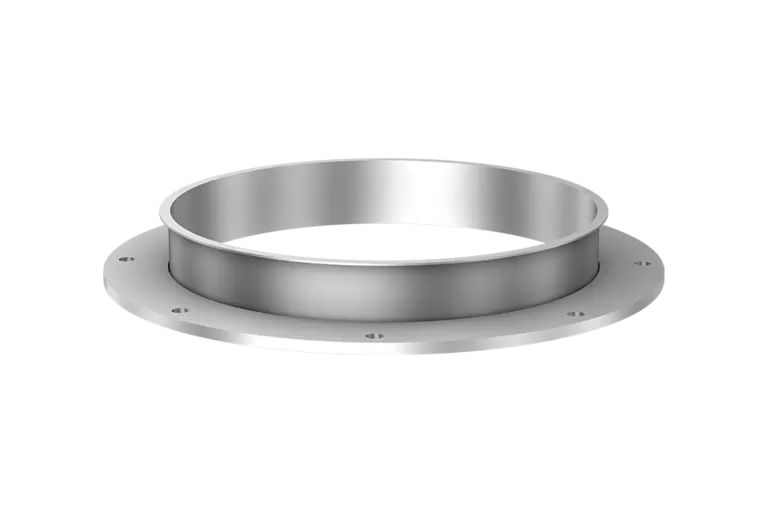

Brida de conexión con bridas sueltas

- Tubo completamente soldado con costura y extremos con reborde, completo con brida giratoria suelta perforada según DIN 24154, T2
- Brida suelta según DIN 24154-2
- A partir de DN 450 mm, dimensiones para tuberías de 2 mm
- Extremos con labio para uso con brida según DIN 25154-2 y junta en forma de U
- Hasta DN 350 en combinación con junta en forma de U para labio de 6 mm
- A partir de DN 350 en combinación con junta en forma de U para labio de 10 mm o junta plana
Diámetros disponibles
60, 80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300, 315, 350, 400, 450, 500, 560, 630 mm
Materiales disponibles
Recubrimiento en polvo, galvanizado en caliente y acero inoxidable.
Espesor disponible
1,5 mm, 2 mm y 3 mm.

Para la conexión de brida DIN perforada se encuentran disponibles bridas DIN y bridas DIN de dos piezas.

Consulte las especificaciones completas y precios en nuestro catálogo

Hojas de dimensiones para nuestras tuberías

¿NECESITAS HABLAR CON INSTALADORES?

Si necesitan instalación de tubos, nuestro equipo de expertos está listo para ayudar. No duden en contactarnos para discutir sus requisitos y obtener una solución personalizada y eficiente para su proyecto.
